眾所周知,氣動量儀是用來進行精密測量的,所以在使用氣動量儀一段時間后,除了要定期維護保養量儀之外,還需要校準氣動量儀,畢竟精密測量對精度要求非常高。一般氣動量儀的校準頻次為正常情況下一年校準一次,如果出現異?;蚴菓{借經驗認為可能會出現異常時,隨時進行校準。那怎么校準氣動量儀呢?下面氣動測量儀廠家小編就來給大家介紹下氣動量儀的校準步驟。
一、氣動量儀的校準步驟
氣動量儀分為電子式氣動量儀和浮標式氣動量儀,下面我們將分開介紹這兩種氣動量儀的校準步驟:
1、電子式氣動量儀校準步驟

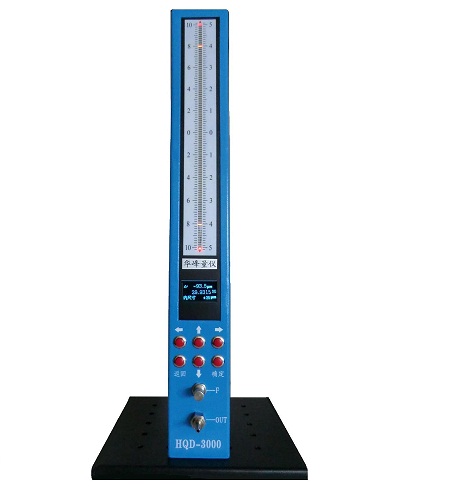

電子式氣動量儀
(1)開啟氣動量儀電源總開關,按住啟動清零按鍵,使顯示信息窗上的大數字為零。轉動調整設備,降低六角夾緊盤,使被檢器材測針與儀器設備支承盤平面圖觸碰,再次調接調整設備,就可以測出被檢器材的正反面行程安排上的測力。
?。?)將氣動量儀被檢的表(百分表、千分表、扭力彈簧表、測微表、桿杠表)、光學設備(電子光學計管、烏式干預管)插到六角夾緊盤相對的孔內,并由螺絲卡緊。旋轉橫臂及六角夾緊盤,使被檢器材的測針指向儀器設備支承盤的平面圖部位,轉動立桿上的升降機羅母使被檢表鄰近觸碰支承盤的平面圖部位時,即卡緊定位螺絲及橫臂定項螺絲和六角夾緊盤擰緊羅母。
?。?)目視氣動量儀完好無破損,數字顯示清晰。氣動量儀調整完畢后,選取合適的環規,用測頭測量環規的直徑,讀取氣動量儀的讀數和相對誤差。
?。?)檢查氣源是否清潔、干燥,壓力在0.3~0.6Mpa之間,將校準校對規置入測量頭上,使測量頭的噴嘴位于校對規寬度的中間,打開進氣閥,調出校準界面,點擊校準,使測量值與顯示值相等即完成。這時系統準備完畢,可以進入校準程序。
?。?)隨后取1kg標準砝碼放在支承盤里,顯示器大數字應在9.74N-9.86N范圍之內(指標值為9.80N)。
?。?)如果沒有功效可立即調節儀器設備后側小圓孔內的零位可調電阻,使之啟動后出現零點,在本儀器設備應用全過程中,如啟動后發覺顯示器顯示信息不歸零或顯示信息“Erron”狀況,應先按啟動清零按扭。
2、浮標式氣動量儀的校準步驟
浮標式氣動量儀 ?。?)首先對各部分檢查調整:檢查氣源是否清潔、干燥,壓力在0.3~0.7Mpa之間。
?。?)將下限校對規套入測量頭上,使測量頭的噴嘴位于校對規寬度的中間,打開進氣閥,調節零位旋鈕使浮標處于0”。
?。?)取下下限校對規,放上上限校對規旋轉放大倍數旋鈕進行倍數調整如此反復,使浮標分別正確位于校對規上限尺寸和下限尺寸位置為止。
?。?)氣動量儀校準完畢后,選取合適的環規,用測頭測量環規的直徑,讀取氣動量儀的讀數并減去環規尺寸即為誤差.
二、氣動量儀校準內容及方法
1、外觀及各部份相互作用
要求:各部分完整,功能有效。量儀的玻璃管應透明潔凈,標尺刻線應清晰,玻璃管上標明的放大倍數應與標尺一致;零位螺釘和倍率螺釘轉動應靈活,靜止應可靠。使用中及修理后的氣動量儀允許有不影響測量精度的外觀缺陷。
方法:目力觀察、放置試驗。
2、浮標波動量
要求:≤1/3分度。
方法:任選一只環規,把氣內測頭的噴嘴置于環規中間部位,此時量儀的浮標停留在某一位置,目力觀察浮標的波動量。
3、示值變動性
要求:≤0.5um
方法:按6.2.2的方法將氣內測頭連續三次塞入環規,分別觀察浮標在玻璃管內的變動量,以三次觀測值中峰值與谷值之差作為量儀的示值變動性。
4、穩定性
要求:≤0.5um
方法:按6.2.2的方法使氣內測頭置入環規靜止不動,記下此時浮標所在位置,5分鐘后觀察浮標位置的變化,此變化量應符合6.4.1要求。
5、示值誤差
要求:≤±2um
方法:將Φ28㎜氣內測頭分別插入編號為IM120568和IM5?1068的階梯尺寸環規中,調整量儀的零位螺釘和倍率螺釘,使浮標停在上述兩環規的標稱尺寸位置上,然后把氣內測頭插入編號為IM51086的環規中,觀察量儀的浮標是否停留在該環規標稱尺寸刻線處,其偏差值應符合6.5.1款要求。
三、判斷氣動量儀校準成功的方法
首先需要準備酒精,干凈的布,還是要先觀察儀器外表有沒有破損,數字刻度是不是很清楚,然后檢查空氣濕度怎么樣,需要干燥并且正常的壓力,調節相應的按鈕,旋轉放大倍數進行調整,如此反復,確定浮標正確位置為準,然后選取合適的環規,讀取數值,并計算相對于的尺寸誤差即可,這樣多嘗試幾次就可以判斷出氣動量儀是否校準成功。
以上介紹了不同類型氣動量儀的校準步驟,因為氣動量儀分電子式和浮標式,所以這兩種氣動量儀的校準步驟也不太一樣。其校準內容有外觀及各部份相互作用,浮標波動量,示值變動性,示值誤差等。校準之后記得判斷下是否校準成功,如果成功可以重新投入使用,如果不成功,可重新校準。如果大家還有疑問或有購買氣動量儀的意向,歡迎聯系我們。
