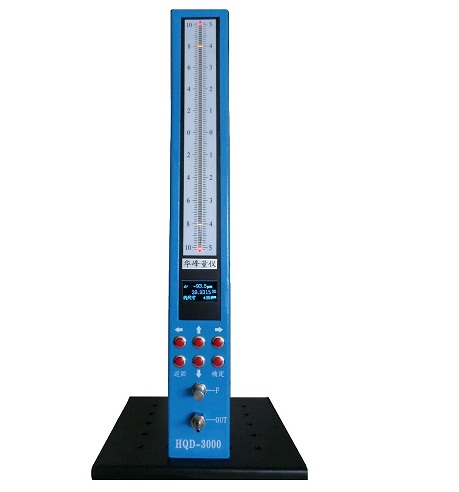

隨著計算機技術的不斷發展，氣動測量技術也在不斷提高。從簡單的臺式讀數裝置到具有輪廓掃描功能的SPC測量系統，氣動測量儀的規格越來越豐富。隨著產品加工要求的日益復雜，氣動測量技術也在不斷改進，以更好地滿足這些要求。

氣動測量是一種快速、高效、可靠的測量方法，適用于0.13毫米以下尺寸公差的工件檢測，分辨率和重復性可達百萬分之幾英寸。由于氣動測量是一種非接觸式測量，適用于檢測軟質表面、拋光表面、薄壁零件等易被探頭劃傷的材料。

一、氣動測量原理

氣動測量的原理是基于一個物理定律:氣體的流量和壓力與間隙大小成正比，而流量和壓力成反比，即當間隙增大時，氣體流量也成比例增大，而氣體壓力成比例減??；當間隙減小時，氣體的流量和壓力成比例地減小和增加。

上述原理可以通過使設定的氣流通過某種類型的節流閥(如針閥或?qū)毷装?，然后通過氣動測量儀，的噴嘴噴出來實現。當障礙物(被測工件)接近噴嘴時，氣流減少，背壓增加。當噴嘴完全堵塞時，氣體流量為零，背壓等于設定的氣體壓力。相反，當噴嘴暴露在大氣中，并且前面沒有障礙物時，氣流達到*大值，而背壓為混合值。

二、氣動測量儀的測量系統

氣動測量儀基于氣動測量原理，擁有三種不同的氣動測量系統，以不同的方式測量不同種類的零件。在這里，我們將詳細介紹這三種測量系統。

1.背壓排氣系統

該系統應用廣泛?？梢詫⒃撓到y(tǒng)用于不同氣動測量系統的測量裝置。該系統使用氣體壓力調節器來控制輸入氣體的壓力，以確保足夠的線性。壓力調節器是第二個節流閥，用戶可以調節輸入氣體的壓力(與所用的測量裝置相匹配)，達到調節不同氣動測量裝置的目的。該系統采用兩個調試標準件對儀器進行校準。

2.差動制

該系統將氣流分成兩路，分別通過兩個固定節流口。一個分支的終點是零閥，用于平衡與系統另一個分支的壓力(終點是氣動環規或氣動塞規)。兩個分支之間的壓差由橋接兩個分支的差壓計測量。這種系統使用單個標準零件來設置零位，其測量裝置需要根據每個特定的放大倍數專門訂購。由于采用單個校準點，該系統對測量裝置的磨損或損壞有嚴格的要求，任何制造誤差較大的零件都可能導致讀數不準確。

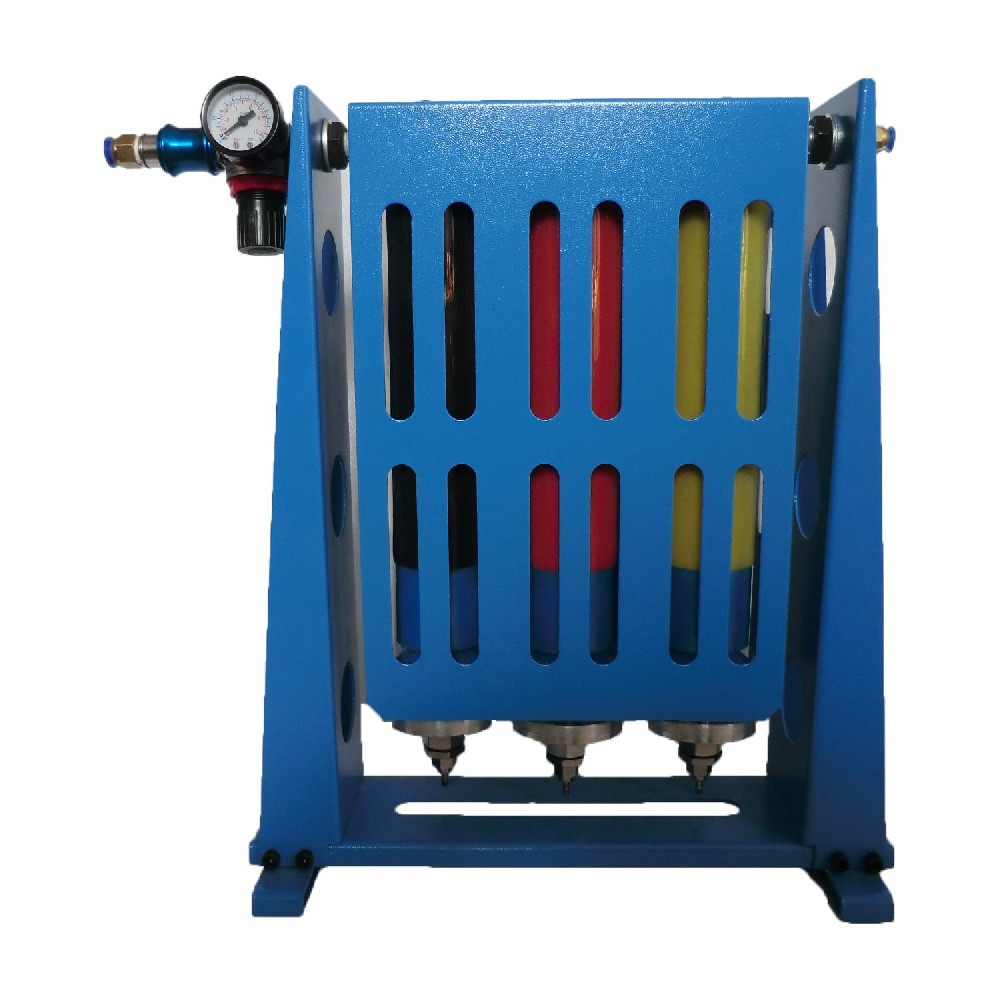

3.流動系統

該系統由帶浮子指示的管式流量計測量和讀取，并由兩個標準部件校準。該系統在整個公差范圍內的測量精度與背壓排氣系統相似，但通過改變流量管和刻度來調整放大范圍，比背壓系統復雜。流動系統需要使用孔徑較大的噴嘴，所需的氣體流量要大得多。由于噴嘴較大，必須更靠近被測工件，因此噴嘴壓降較小，可能會縮短測量裝置的使用壽命。流量系統可以使用較長的氣體軟管，而不影響放大器的響應時間，這使得它非常適合測量長孔(如槍管)。

如今，許多氣動測量裝置和/或測量計算機可以成為制造單元的組成部分，它們可以與機器人進給裝置通信，并具有向機床發送切割偏移的能力。通過集成測量功能，這些制造單元可以實現24小時不間斷加工100%完整檢查的工件。
